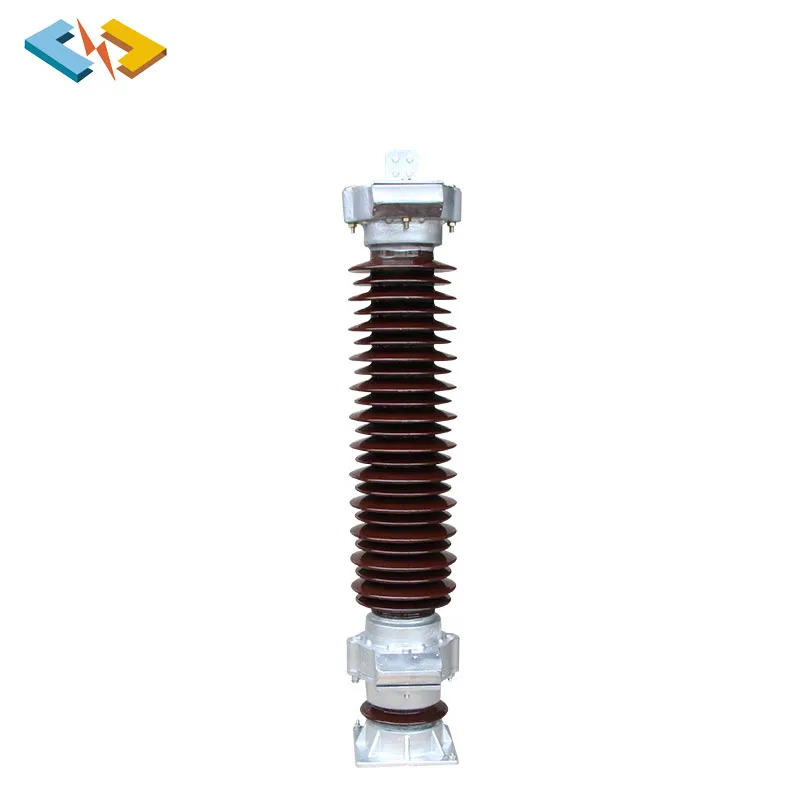

Állomásosztályú túlfeszültség-leállás nagyfeszültségű alállomásokhoz
Az állomásosztályú világítási nyálkahártya az energiaállomásban, az elektromos növényekben és más nagyfeszültségű környezetben használt kritikus védelmi eszközök. Hatékonyan megvédik az elektromos berendezéseket a villámsebektől és a váltási műveletek által okozott átmeneti túlfeszültségektől.
Legfontosabb előnyök
1. Kompakt és tartós kialakítás
A túlfeszültség-leállásunk sebmag-szerkezetét tartalmazza, és teljesen be vannak töltve a nagy teljesítményű szilikon gumiba. Jelentős belső légrések nélkül kiváló tömítést, kompakt méreteket és csökkentett súlygyártási telepítést kínálnak könnyebben és megbízhatóbbá.
2.
Fejlett ZnO (cink -oxid) varisztorokkal építettek, ezek a leállítószerek erős kisülési képességet és robbanásállóságot kínálnak. A stabil teljesítményt még szélsőséges hibakörülmények között is fenntartják.
3. Globális szabványok megfelelés
Minden termék megfelelIEC 60099-4ésANSI C62.22, biztosítva a világméretű kompatibilitást. Teljesen szigetelt felsők lehetővé teszik a kompakt szekrény integrációját, ami egyszerűsíti az alállomás elrendezését és csökkenti a ház méretét.
4. Biztonságos és karbantartásmentes
A beépített leválasztóval felszerelve a bálvány automatikusan elkülöníti magát, és vizuális jelet ad, amikor egy hiba elősegíti a robbanás kockázatát és biztosítja a karbantartás nélküli működést.
5. Szennyezett környezetre alkalmas
A CTI 6. szintű polimer házakkal és a meghosszabbított kúszó távolsággal a leállítóink megfelelnek a IV. Szintű szennyeződés előírásainak, így ideálisak az ipari zónákhoz, a part menti területeken és más durva kültéri körülményekhez.
Műszaki előírások
| Modell | Névleges feszültség (KV) |
MCOV (KV) |
2ms négyzet hullámimpulzus ellenáll (A) |
4\/10 μs magas jelenlegi ellenáll (KA) |
Maximális kisülési feszültség 8\/20 μs áramhullám (KV) |
Szivárgás távolság (MM) |
||
| 5Ka | 10 ka | 20 ka | ||||||
| Yh20w -108 | 108 | 84 | 1500 | 100 | 234 | 246 | 270 | 3200 |
| Yh20w -120 | 120 | 98 | 1500 | 100 | 260 | 273 | 299 | 3200 |
| Yh20w -172 | 172 | 140 | 1500 | 100 | 364 | 383 | 419 | 6400 |
| Yh20w -228 | 228 | 180 | 1500 | 100 | 493 | 519 | 568 | 6400 |
| Yh20w -258 | 258 | 209 | 1500 | 100 | 558 | 587 | 643 | 6400 |
| Yh20w -264 | 264 | 212 | 2000 | 100 | 575 | 599 | 647 | 9800 |
| Yh20w -300 | 300 | 240 | 2000 | 100 | 634 | 660 | 713 | 11900 |
| Yh20w -330 | 330 | 266 | 2000 | 100 | 702 | 731 | 789 | 11900 |
| Yh20w -360 | 360 | 290 | 2000 | 100 | 761 | 792 | 856 | 11900 |
| Yh20w -390 | 390 | 315 | 2000 | 100 | 824 | 858 | 927 | 17050 |
| Yh20w -420 | 420 | 336 | 2000 | 100 | 888 | 924 | 998 | 17050 |
| Yh20w -444 | 444 | 353 | 2000 | 100 | 938 | 977 | 1060 | 17050 |
| Yh20w -500 | 500 | 400 | 2000 | 100 | 1055 | 1100 | 1192 | 17050 |
Alkalmazások
Az állomásosztály-túlfeszültség védelmét széles körben használják:
- 110 kV - 500 kV -os átviteli és elosztóállomás
- Energiatermelő állomások és kapcsolókertek
- Ipari zónák gyakori feszültségzavarokkal
- Magas szennyeződéses környezet, amely megbízható szigetelést igényel
A nagyfeszültségű elosztóállomások infrastruktúrájának része
